با توجه به گستردگی مباحث تاسیسات مکانیکی و تنوع در کاربرد لوله و اتصالات به کار رفته در آن بر حسب نیاز طراح ، در طراحی و نقشه کشی از علائمی به اختصار استفاده می شود که گاها در نقشه خوانی مجری ویا حتی مهندس ناظر را به مشکل می اندازد.

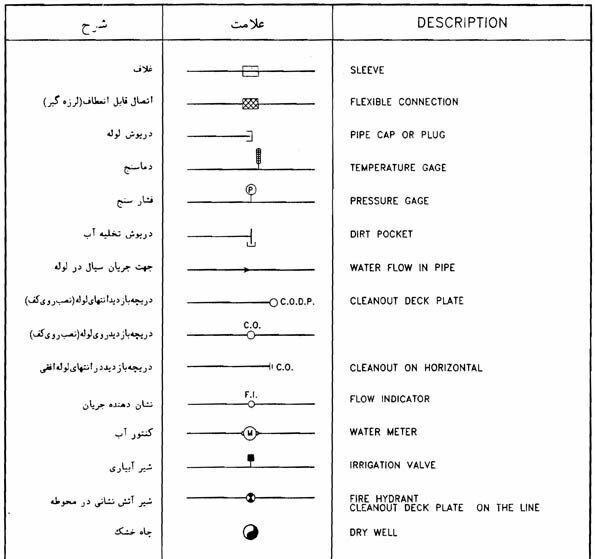

در این خصوص تصاویری از برخی پرکاربردترین از این علایم را که بر اساس یک استاندارد و توافقنامه بین المللی می باشد قرار داده ایم که با ذخیره آن در تلفن همراه و یا رایانه خود می توانید به راحتی از آنها در مواقع لزوم بهره ببرید.
